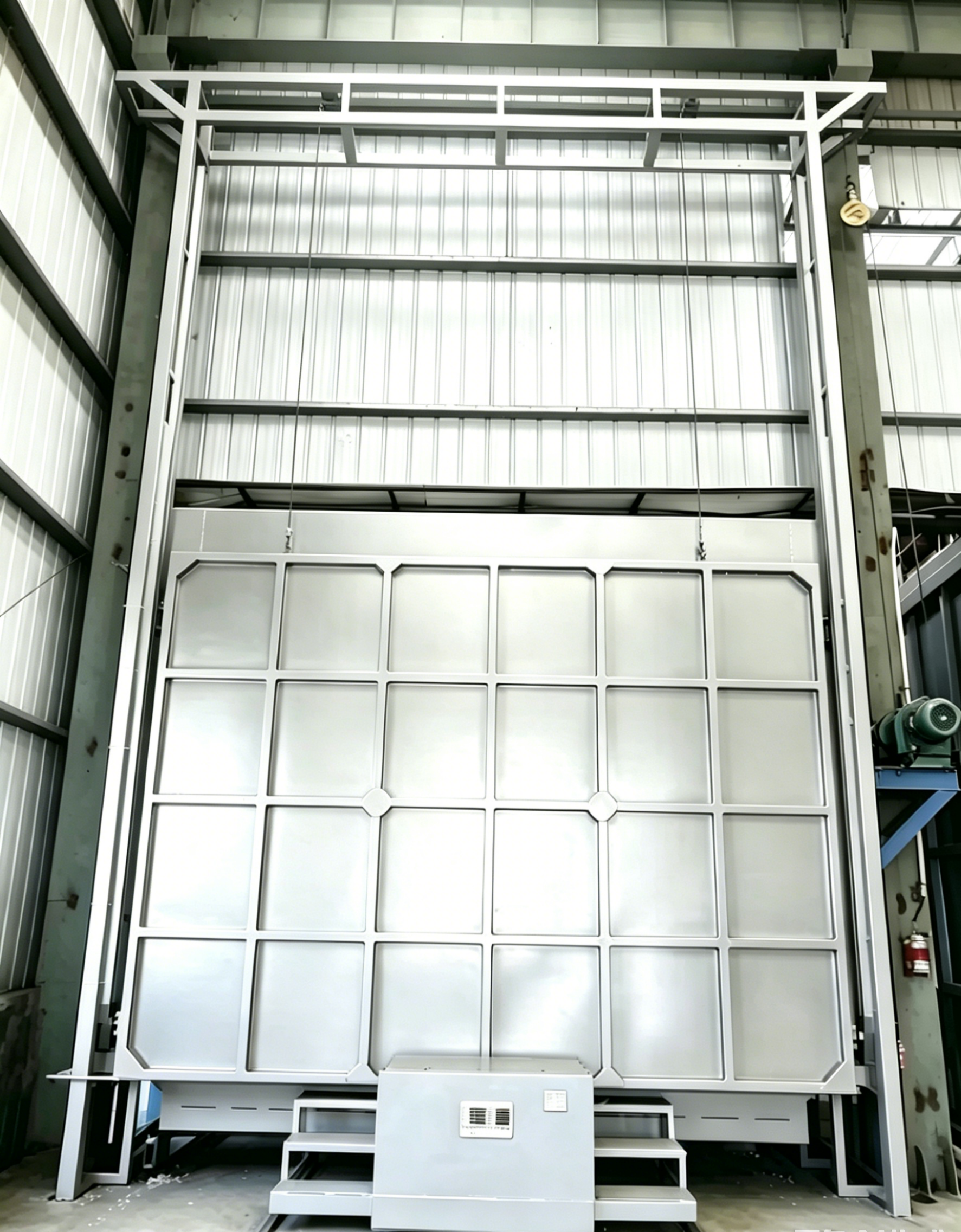

大型单炉门单台车式电阻炉

主要用途

这款大型台车式电阻炉是重型/大型工件高温热处理的核心设备，主要应用于以下领域：

- 大型压力容器与管道热处理：适用于风电塔筒、核电管道、石油化工压力容器等超大型工件的去应力退火、正火、回火等工艺。

- 重型机械与矿山设备：机床床身、重型齿轮箱、矿山机械机架等大型铸锻件的调质、时效处理，消除内应力、稳定尺寸精度。

- 能源装备制造：风电主轴、水电转轮、汽轮机缸体等关键部件的高温热处理，保障力学性能与使用寿命。

- 军工与航天装备：特种合金结构件、大型装甲构件的固溶处理、时效处理，满足高强度、高可靠性要求。

- 模具与重型钢结构：大型热作模具、重型钢结构件的高温退火与预热处理。

结构简介

1. 炉体与炉门结构

- 整体为立式大型箱式结构，炉体采用高强度型钢与钢板焊接成型，刚性极强，可承受超大型工件与高温工况。

- 炉衬采用轻质耐火砖+高纯保温棉复合结构，内层耐火砖耐高温、抗热震，外层保温棉高效隔热，大幅降低热损失。

- 炉门为垂直升降式结构，由电机驱动导轨实现平稳升降，配合柔性密封件，确保炉门与炉体贴合紧密，杜绝热量外泄。

2. 台车与承载系统

- 底部配备重载移动台车，台车表面铺设高强度耐火炉床，可承载数十吨乃至上百吨的超大型工件。

- 台车通过轨道与牵引机构（电机/液压驱动）实现精准进出炉，配合定位装置，确保工件装卸安全高效。

3. 加热与循环系统- 炉内四周与顶部均匀布置高温电阻加热元件（电阻带/电阻丝），采用分区供电设计，配合顶部循环风机，实现炉内温度均匀分布。

- 加热元件选用耐高温合金材质，抗氧化、耐腐蚀，可长期稳定运行于高温工况。4. 控制系统

- 由独立智能控制柜集中控制，采用多区PID温控系统，可实现多温区独立控温、工艺曲线编程与精准调控。

- 具备超温报警、断偶保护、过载保护、炉门/台车联锁等安全功能，支持温度数据采集、记录与追溯，满足自动化生产与质量管控需求。

设备优势

1. 超大承载与适配性

- 重载台车与高强度炉体设计，可承载超大型、超重工件，完美适配风电、核电、石化等领域的巨型工件热处理需求，避免工件二次搬运。

- 炉膛尺寸可根据工件定制，最大程度匹配工件尺寸，提升空间利用率。

2. 热处理质量优异

- 多区独立控温+强制热风循环，炉内温度均匀性极高，可避免大型工件局部过热或保温不足，保障工件组织均匀、性能稳定。

- 电阻加热方式清洁无污染，可实现无氧化、无脱碳热处理，提升工件表面质量。3. 高效节能与环保

- 复合炉衬隔热性能优异，热损失极小，能源利用率高，相比传统炉型可显著降低运行成本。

- 垂直升降炉门+高效密封结构，有效减少热量外泄，进一步提升节能效果，同时降低车间热污染。

4. 稳定可靠耐用

- 重型钢结构炉体与台车，抗变形能力强，可长期连续运行，适合批量生产场景。

- 加热元件与传动部件采用模块化设计，维护便捷，更换与检修成本低。

5. 智能安全操作

- 控制柜集中控制，操作界面直观，温度、时间、炉门/台车位置等参数一键设定，降低人工操作难度。

- 完善的安全联锁机制：炉门未关闭禁止加热、台车未到位禁止升降、超温自动断电等，全方位保障人员与设备安全。

6. 高度定制化

- 可根据客户工件规格、工艺要求，定制炉膛尺寸、承载吨位、温区数量、加热功率及配套气氛控制、冷却系统，适配多样化生产需求。

订货须知：

我方可根据您的需求精准设计，量身定制
